2D锡膏厚度测试仪

所属类别： 2D锡膏测厚仪

商品名称: 2D锡膏厚度测试仪商品编号: REAL Z 3000A 一、产品功能　　1、好的操作界面，操作简便　　2、相对法测量软体，消除了PCB变形引起的误差，可补偿绿油和铜皮厚度对量结果的影响　　3、花岗岩平台，耐磨不变形、不易产生静电　　4、密封光栅尺作为测量基准，即时校准测量结果　　5、方便测量大尺寸PCB　　6、设备设计寿命超过10年　　7、自动待机保护的激光发生器，寿命延迟数倍二、产品特点　　1、自带全封闭的精密光栅尺作为测量基准，即时校准测量结果，全闭环反馈，精度高。测量不依赖易磨损的丝杆马达等传动系统，精度保持性好，故障率低。　　2、使用相对测量法，消除PCB变形的误差，可补偿绿油

联系我们> 下载>

产品描述

- 商品名称: 2D锡膏厚度测试仪
- 商品编号: REAL Z 3000A
一、产品功能
　　1、好的操作界面，操作简便
　　2、相对法测量软体，消除了PCB变形引起的误差，可补偿绿油和铜皮厚度对量结果的影响
　　3、花岗岩平台，耐磨不变形、不易产生静电
　　4、密封光栅尺作为测量基准，即时校准测量结果
　　5、方便测量大尺寸PCB
　　6、设备设计寿命超过10年
　　7、自动待机保护的激光发生器，寿命延迟数倍
二、产品特点
　　1、自带全封闭的精密光栅尺作为测量基准，即时校准测量结果，全闭环反馈，精度高。测量不依赖易磨损的丝杆马达等传动系统，精度保持性好，故障率低。
　　2、使用相对测量法，消除PCB变形的误差，可补偿绿油和铜箔厚度造成的误差。
　　3、量程大，可直接测量双面板，也可测除锡膏以外的如V-Cut槽深度，元件、BGA锡球高度等。
　　4、花岗石测量平台，耐磨，不易变形，不产生静电，可测量PCB面积大。
　　5、一体化的坚固底座，刚性好。可调水平的减震脚。
　　6、大范围无级变倍光学镜头，放大倍率高，适合从大焊盘到0201，01005，0.2mm细间距IC，BGA，CSP等，灵活性强。
　　7、当把测量激光束对到被测表面，光学镜头自动对焦到被测表面。变倍后焦距自动保持不变。
　　8、带自动待机保护的激光发生器，寿命延迟数倍。激光亮度调节方便。
　　9、彩色摄像头，容易识别PCB板上各种特征。可以拍照和录像。可热拔插的USB接口。
　　10、长寿命LED照明，颜色可切换适合各种颜色的PCB板测量。照明亮度调节方便。
　　11、同时监测分析数条生产线。具有分组管理和一键切换被测产品功能，每条生产线单独统计，每个产品可以有独立的判断标准和选项设置，自动判断合格与否。
　　12、实时刷新的统计参数和图表，有平均值、标准差、Cpk、不良率、分布图、走势图、X bar-R控制图等自动计算功能，灵活设置统计时间段，可自动生成及打印完整的报表。
　　13、可选测量长、宽、角度、比例、边长、面积、覆盖率、体积、重量并可自动判断的功能。
　　14、原始数据可按Excel或文本格式导出。
　　15、自动存盘功能，突然断电不丢失数据。使用通用电脑，安装无需改动硬件，替换容易。
　　16、操作和软件界面简单，测量速度快。
三、产品参数
　　1、测量原理：相对法，光栅尺基准
　　2、分辨率：0.001 mm
　　3、绝对精度：≤0.003％
　　4、重复精度：≤0.01％
　　5、绿油及铜箔误差补偿：支持
　　6、PCB变形误差消除：支持
　　7、量程：30 mm
　　8、光学放大倍率：50 - 360X 连续无级变倍
　　9、视场：10 x 7.5 - 1.2 x 0.8 mm 按需调节
　　10、最大可容纳：PCB400 x 600 mm
　　11、最小可测量元件：0201、01005，0.2mm细间距IC、BGA/CSP
　　12、照明光颜色：白色、绿色、蓝色和全关闭可切换
　　13、照明光源寿命：≥ 100万小时
　　14、激光器波长及功率：650nm，微功率<5mW
　　16、激光器寿命：比没有待机功能的激光器长5 - 10倍
　　17、视频输出接口：USB
　　18、视频分辨率：640 x 480
　　19、视频总像素：300万
　　20、视频类型：彩色图像
　　21、多生产线共享：支持
　　22、SPC统计功能：不良判断，平均值、标准差、Cpk、不良率、分布图、走势图、X bar-R控制图等
　　23、电源与功耗：通过USB接口供电，2.5W小功耗
　　24、热拔插：支持
　　25、重量与外形：26kg， W600 x D550 x H650 mm
　　26、硬件：CPU：Intel P4 1.4G以上2G以上推荐）内存：256M以上512M以上推荐）端口：1个或以上COM口，2个或以上USB2.0接口显卡：主流品牌，兼Direct9，32M以上显存。
　　27、操作系统：Microsoft Windows XP
四、产品图片

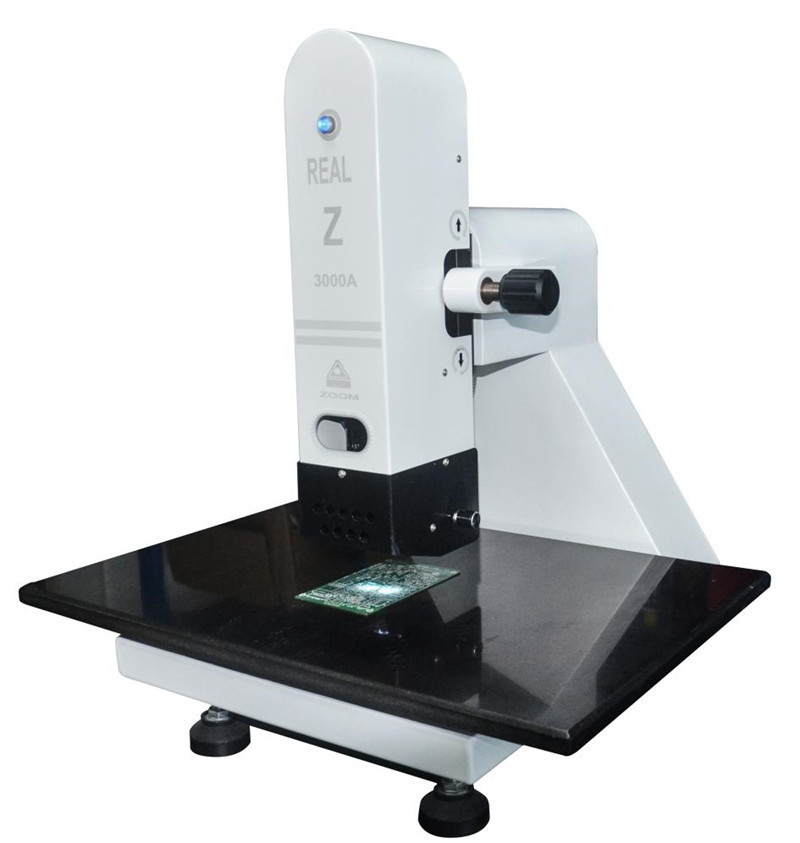

仪器主机图

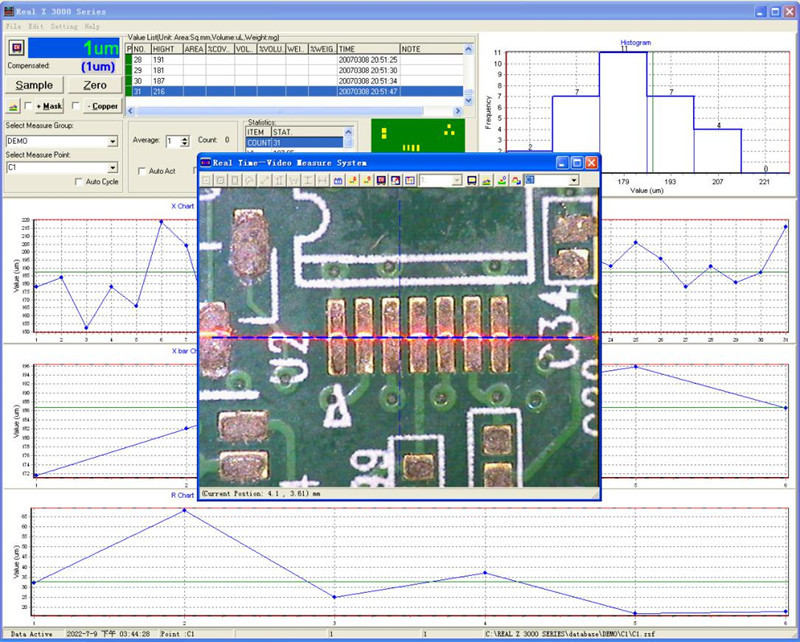

　　REAL Z 3000数据分析界面

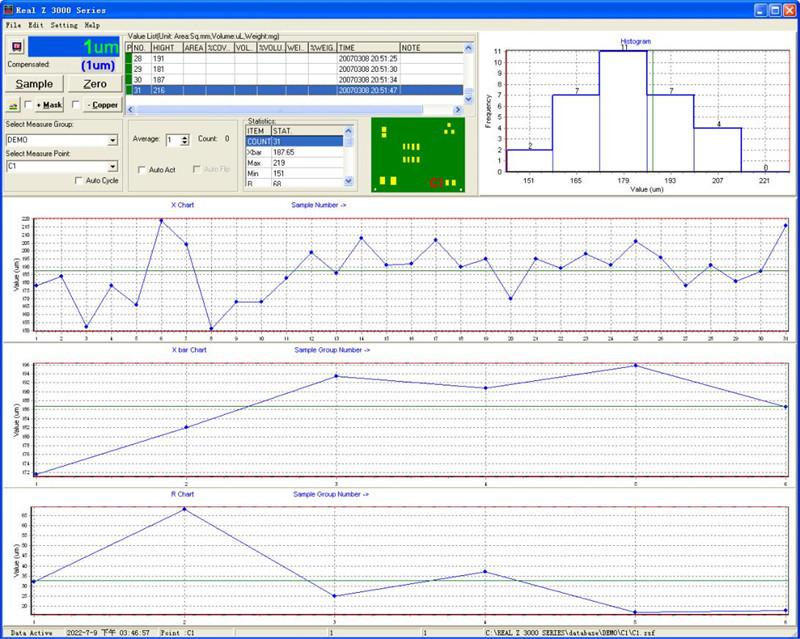

软件主界面

REAL Z 3000测量分析报告
