产品型号：V6           通道数量：6通道

产品品牌：Bathrive      中文名称：布瑞得

产品用途：专业测试SMT波峰焊.回流焊温度并绘制温度曲线,炉温分析并输出分析报告，为炉子参数设定及产品品质管控提供有效的依据.

应用邻域: SMT生产制造等



产品特点：

1. 体积小、功能强大，设计使用寿命超过 10 年
2. 测量精度高+/-0.5℃，速度快，最快 0.1 秒/次，轻松应对任何测温领域的挑战
3. 高速 USB 接口通信与充电一体，永久无需额外充电
4. 3 种触发启动/停止方式可随意优化搭配，实现智能起停，无需人工干预
5. 1000MA 聚合物可充电电池供电
6. 多达 100 组以上曲线重叠对比分析
7. 完备的固件信息提示，用户可以随时查看仪器的使用记录及硬件配置信息
8. 智能 PWI 指数分析，可通过单一指数直观了解曲线分析结果是否合格
9. 仪器时间可设置或校准与电脑同步或者设定到指定的时间
10. 强大的曲线编辑功能，可修改、移动、对齐、剪切等
11. 曲线公差带显示与判异
12. 突出显示分析段，让分析数据与曲线区段直观的一一对应
13. 曲线数据导出、导入、修改
14. 可为每条热电偶使用独立的工艺分析或者所有热电偶使用相同的工艺分析
15. 温度游标自定义分析、水平温度线、垂直时间线及截取任意时间段温度数据分析





产品规格：



1	仪器型号	V6
2	仪器尺寸	20*53*100 毫米(H*W*L)
3	测量精度	+/-0.5℃
4	温度解析度	0.1℃
5	采样频率	0.1 秒/次~每小时一次
6	存储空间	4M
7	通道数量	6
8	存储组数	16
9	电池容量	1000MA
10	启动方式	按键触发，温度触发，延时触发
11	停止方式	按键触发，温度触发，延时触发
12	仪器工作温度	-40~+85℃
13	温度测量范围	0~+500℃
14	热电偶类型	K 型







软件功能介绍：

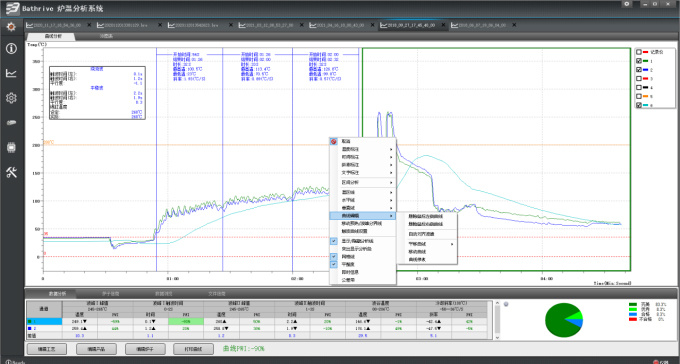

 1：回流焊曲线分析图，可随意设定每条曲线名称、颜色、粗细，可随意调整数据分析列表排列顺序，通过鼠标拖动的方式，也可以随意关闭或者打开每个数据分析项目，而不用重新输入工艺数据。







2：直观的曲线公差带对比显示，公差带公差范围可设定，超出公差带曲线自动会变成红色，突出显示分析段，对分析项目所对应的曲线区段进行加粗突出显示，让数据分析变得更加直观，即时信息方便查看曲线任意时段温度及时间信息。







3： 波峰焊曲线分析图：可自动计算单/双波峰的峰值、触波时间、平行度、链条速度、锡炉温度、可添加区间分析等。

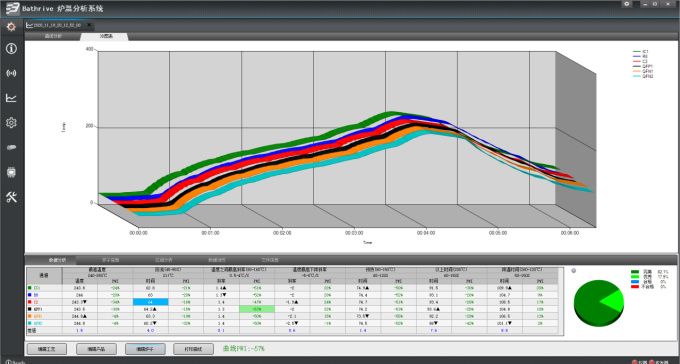

 4 :3D曲线图 :3D曲线图可以旋转，以便你直观的查看温度曲线变化的细节。

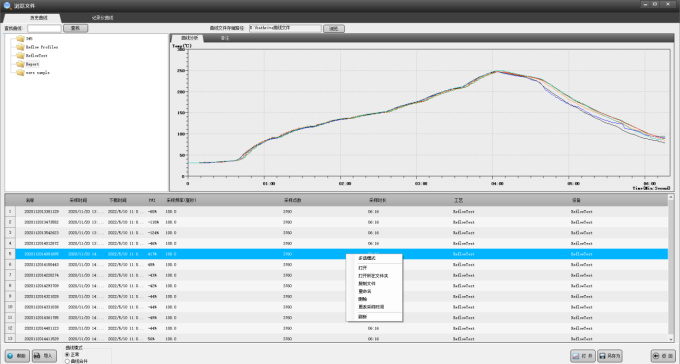

5: 曲线浏览，包括已经下载到PC端历史曲线，若仪器已经连接到电脑则同时可查看仪器内部已经测试的温度曲线，仪器本身最多可保存16条产线数据，每条数据最长15分钟，可对历史曲线名称、下载时间、测试时间等进行修改，也可以完成删除、批量删除、拷贝、曲线重叠分析、导入数据等。







6.工艺编辑界面：可为每条曲线指定独立的工艺,也可以让所有热电偶使用相同的工艺，这在元器件体积相差较大时显得尤为重要，可添加的分析项目包括：温度之间最高斜率、温度最高上升斜率、温度最高下降斜率，预热，恒温，以上时间，回流，最高温度，降温时间，平均冷却斜率等，并且每个分析选项都可以无数次添加，例如：你可以添加恒温1、恒温2、恒温3...等，分析选项的标题你也可以根据你的需要重新命名。







 7:丰富的曲线分析手段：包括添加温度标注、时间标注、任意温度点时间标注、斜率标注、区间分析、添加水平温度线、添加垂直时间轴、曲线对齐、曲线移动、曲线剪切、曲线修、，温区线显示及调整，显示/隐藏分析线，曲线放大缩小及移动，通道曲线显示/关闭及颜色线宽调整，饼状图可以更加直观的显示数据分析结果的状态，且可以对饼状图列表分析项进行添加或者删减等。







 8：功能完善的曲线分析报告：包含温度曲线、分析线、温区信息、产品名称、炉子名称、温区温度、链条速度、工艺名称及详细信息列表，测试板名称，测试板使用次数，仪器编号，采样频率，锡膏信息，产品图片，操作及确认工程签名，添加备注等。行宽和列高均可调整且自动适应，确保单页A4纸张可最大限度完成分析报告的显示，从而避免纸张浪费。





9：隔热箱
     采用航空级别热量隔离技术,在温度及空间一定的情况下,将隔热时间发挥到极致,根据不同的使用场景配备不同规格的隔热箱
型号：FBT1608        尺寸规格:164 * 82 * 36(毫米)
耐热时间：  150℃     200℃      250℃      300℃
                26分钟     17分钟     11分钟     8分钟





10：热电偶组件
      可根据不同的使用场景配备相应的热电偶组件







产品标准部件：



1	V6测温仪主机	1台
2	高温隔热盒（型号:TB1608)(长：164*宽：82*高：36)mm	1台
3	热电偶组件	6套
4	高温手套	1双
5	高温胶带	1卷
6	软件光盘	1张
7	USB数据下载线	1条
8	软件操作手册	1本
9	出厂检验报告	1份
10	工业剪刀	1把





Bathrive 布瑞得品牌全系列产品均提供2年或者24个月免费维修服务，软件终身免费升级，Bathrive 布瑞得品牌全系列产品软件或者硬件功能升级或者改进均不会另行通知，欲知更多详尽的产品信息可随时查看Bathrive 布瑞得品牌官网：www.bathrive.com,或者Email:bathrive@163.com

 24小时服务热线：400-889-3896

  言不尽意.感谢观看！！！
